Potenza stereo in Classe AB e alimentazione ad alta corrente

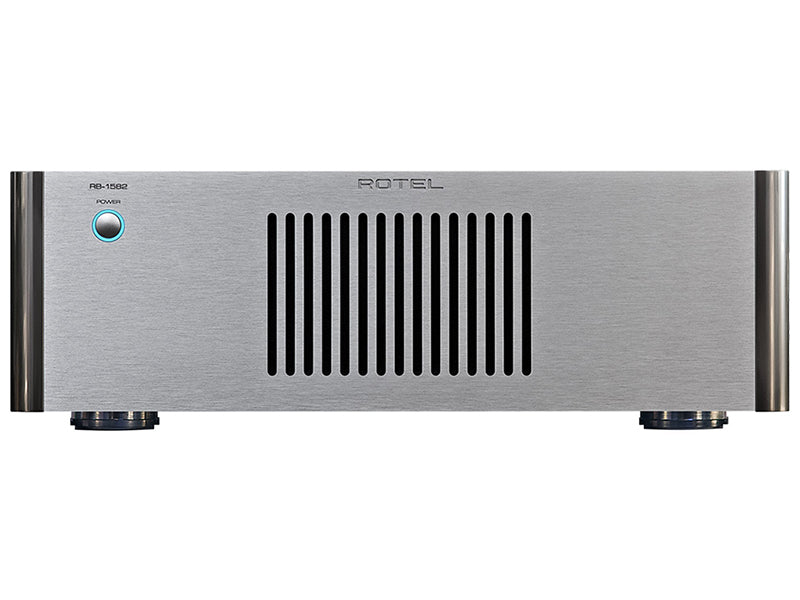

Rotel RB-1582 MKII è un finale stereo in Classe AB da 200 W per canale su 8 ohm e 323 W per canale su 4 ohm, con grande trasformatore toroidale con raddrizzatori indipendenti per i due canali e connessioni RCA e XLR bilanciati.
Il progetto è costruito attorno a una sezione di alimentazione sovradimensionata e a stadi finali discreti pensati per pilotare diffusori impegnativi. Capacità di filtro complessiva di 60.000 µF con condensatori slit-foil La disposizione interna limita le interferenze tra i due canali e mantiene brevi i percorsi di corrente, mentre gli ingressi disponibili permettono di inserirlo in catene stereo tradizionali o bilanciate.
Caratteristiche principali
- Potenza continua di 200 W per canale su 8 ohm.
- Potenza continua di 323 W per canale su 4 ohm.
- Amplificazione in Classe AB con THD inferiore a 0,03%.
- Grande trasformatore toroidale con raddrizzatori indipendenti per i due canali.
- Capacità di filtro complessiva di 60.000 µF con condensatori slit-foil.
- Ingressi RCA e XLR bilanciati.
- Fattore di smorzamento pari a 800.
- Risposta in frequenza da 10 Hz a 100 kHz entro ±0,5 dB.
Potenza e pilotaggio
RB-1582 MKII eroga 200 W per canale su 8 ohm e 323 W per canale su 4 ohm, mantenendo una riserva adeguata anche quando l'impedenza del diffusore scende. La distorsione armonica totale dichiarata resta inferiore a 0,03%, dato che accompagna una sezione finale progettata per combinare corrente, controllo e linearità.
Alimentazione
Grande trasformatore toroidale con raddrizzatori indipendenti per i due canali. La sezione di alimentazione è dimensionata per sostenere i transienti senza comprimere la dinamica e costituisce il nucleo del progetto, perché la capacità di pilotare il diffusore dipende dalla corrente disponibile tanto quanto dal valore nominale di potenza.
Riserva energetica
Capacità di filtro complessiva di 60.000 µF con condensatori slit-foil. I componenti di filtro sono scelti per rilasciare rapidamente l'energia accumulata e sostenere la gamma bassa nei passaggi più impegnativi, limitando al tempo stesso le perdite interne e le variazioni di tensione sotto carico.
Classe AB e banda passante
Lo stadio finale lavora in Classe AB e dichiara una risposta in frequenza da 10 Hz a 100 kHz entro ±0,5 dB. Il fattore di smorzamento pari a 800 contribuisce al controllo dei woofer e alla precisione dei transienti, mentre la topologia mantiene una banda sufficientemente ampia da non limitare il segnale audio.

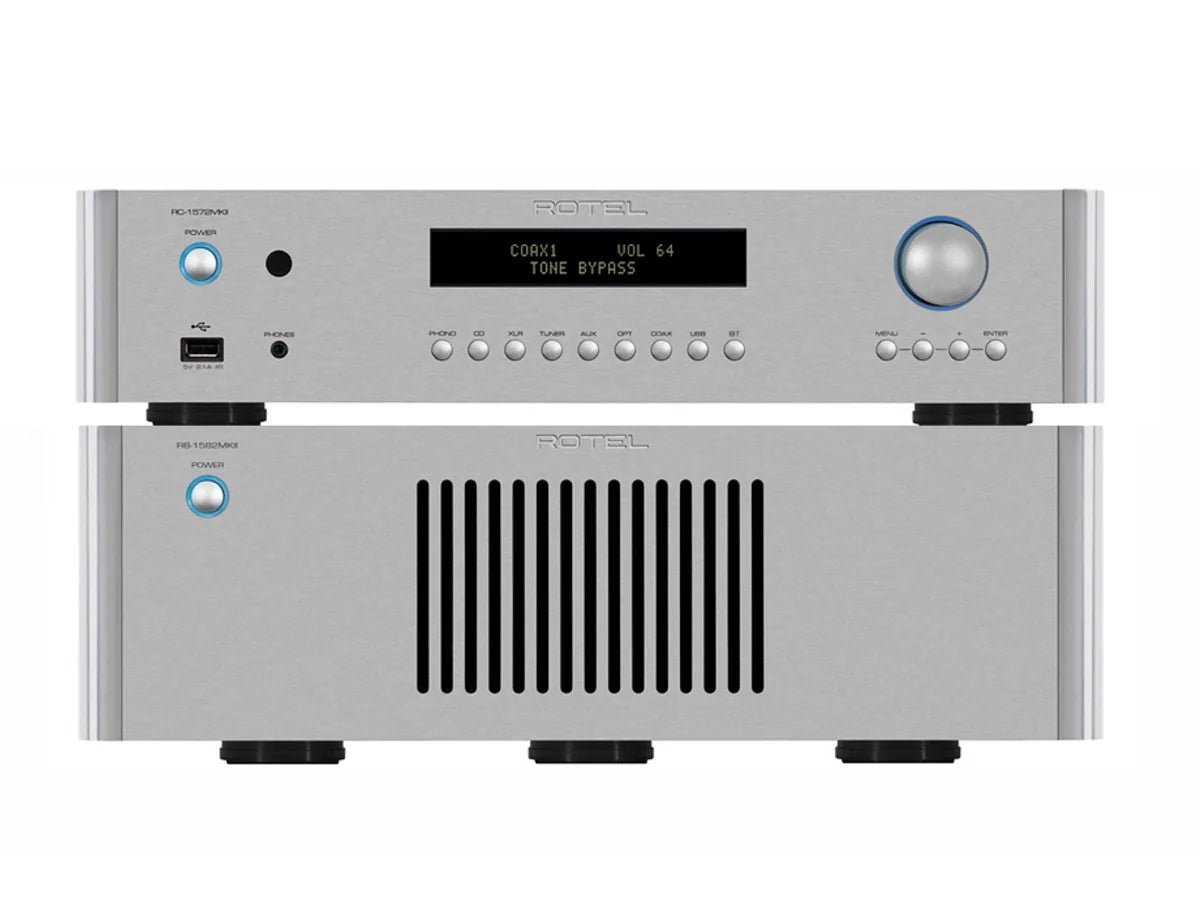

Ingressi e preamplificatore
Gli ingressi RCA e XLR bilanciati permettono di collegare preamplificatori con differenti topologie e livelli di uscita. Gli XLR sono utili con cablaggi lunghi o sensibili al rumore.
Diffusori e controllo di sistema
I terminali diffusori sono dimensionati per cavi di sezione importante e il trigger a 12 V consente di sincronizzare l'accensione con un preamplificatore compatibile. Dopo il trasformatore i due canali seguono una disposizione quasi monoblocco, con stella di massa su piastra in rame e dieci transistor bipolari ad alta corrente per canale. Il finale può quindi essere installato in una catena tradizionale oppure integrato in un sistema controllato centralmente.
Telaio e dissipazione
Il telaio misura 431 x 144 x 407 mm e pesa 17,6 kg. La massa è legata soprattutto a trasformatore, dissipatori e stadi finali, mentre la disposizione meccanica mantiene separati i componenti che generano calore dalle sezioni di ingresso più sensibili.
