Controller HDMI in linea con automazioni, CEC e rete IP

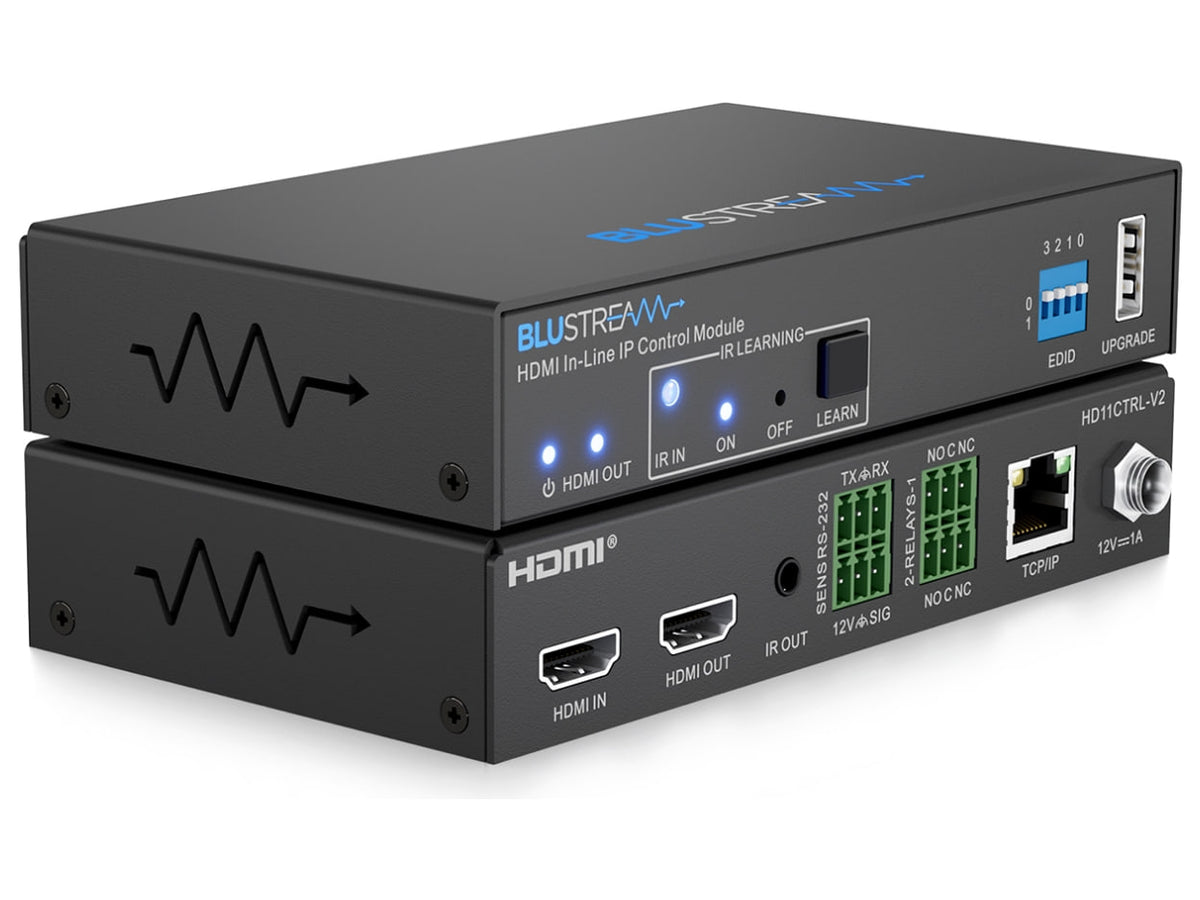

L'HD11CTRL-V2 è un controller che si inserisce sulla linea HDMI fra sorgente e schermo e automatizza la gestione di una singola zona: accensione e spegnimento del display, comandi a terzi e reazioni agli eventi.
Le azioni possono partire da comandi RS-232, IR o IP, dal rilevamento del segnale HDMI o da contatti esterni come sensori e pulsanti; in uscita il modulo comanda il display tramite IP, IR, RS-232 o CEC e, tramite i relè, apparecchi come gli schermi motorizzati per proiettori. Si configura da interfaccia web. Lungo il percorso HDMI aiuta anche a superare i problemi di EDID, HDCP, compatibilità e handshake, frequenti con i segnali 4K. Passa l'HDMI 2.0 a 18 Gbps con HDR fino al 4K a 60 Hz in 4:4:4 e, con la funzione Smart-Scale, può convertire un ingresso 4K in uscita 1080p (lo spazio colore 4:2:2 non è supportato).
Caratteristiche principali
- Fino a 10 macro, ognuna con un massimo di 10 comandi
- Accensione automatica del display tramite IP, IR, RS-232 o CEC
- Apprendimento di un massimo di 30 comandi IR
- Due uscite a relè e un ingresso sensore
- Conversione Smart-Scale da 4K a 1080p
- Audio multicanale in bitstream, formati a oggetti compresi
- HDCP 2.2 con gestione EDID avanzata
Connessioni
Ingresso e uscita HDMI tipo A a 19 poli; Phoenix a 3 poli per RS-232; RJ45 per il controllo TCP/IP; minijack da 3,5 mm per l'emettitore IR; due Phoenix a 3 poli per i relè e uno per il sensore; DIP switch a 4 vie per l'EDID; USB-A per gli aggiornamenti. Alimentazione a 12 V 1 A. Misura 145 x 28 x 84 mm.
Contenuto della confezione
Modulo, alimentatore da 12 V 1 A, emettitore IR, cavo di controllo RS-232, kit di montaggio e guida rapida.
