Canale centrale da pavimento a tre vie con bassi amplificati: pannello elettrostatico XStat CLS largo 87,6 cm, due tweeter Folded Motion XT e quattro woofer da 16,5 cm mossi da un finale in classe D da 250 W, con predisposizione ARC.
Illusion ESL C34A: com'è costruito
L'Illusion ESL C34A è il centrale di riferimento della serie Masterpiece, accordato timbricamente ai diffusori da pavimento della stessa famiglia per completare un impianto multicanale. Non si appende: è un mobile da terra largo 82,2 cm e alto 60,3 cm, da 40,9 kg. Il pannello curvilineo da 20,3 x 87,6 cm, con 1.778 cm² di area radiante, copre le medie fra 500 e 2.000 Hz. La risposta dichiarata è 45-23.000 Hz entro ±3 dB, con 90 dB di sensibilità e 6 ohm di impedenza.
Le alte sono affidate a due tweeter Folded Motion XT, ognuno con una membrana ripiegata da 11,4 x 7 cm, nascosti subito dietro il pannello elettrostatico: una posizione che evita diffrazioni e migliora la coerenza di fase fra medi e acuti. La membrana a fisarmonica comprime l'aria fra le pieghe e, secondo MartinLogan, richiede quasi il 90% di escursione in meno rispetto a un comune tweeter a cupola da 25 mm, con distorsione molto ridotta. Così il pannello può dedicarsi alle medie, cioè alle voci e ai dialoghi.
In basso quattro woofer in alluminio da 16,5 cm ricevono 250 W da un finale in classe D, sotto il controllo di un processore Vojtko a 24 bit. La sezione è predisposta per Anthem Room Correction, che con il kit di misura opzionale adegua i bassi alla stanza; restano comunque i comandi manuali per bassi e medio-bassi. Il telaio AirFrame Blade in alluminio estruso lega il pannello al mobile e i morsetti sono WBT in rame puro. L'amplificatore esterno consigliato va da 20 a 600 W. Il diffusore è disponibile in più finiture.
Caratteristiche
- Risposta in frequenza: 45-23.000 Hz (±3 dB)
- Sensibilità: 90 dB (2,83 V a 1 m)
- Impedenza: 6 ohm
- Amplificazione consigliata: da 20 a 600 W per canale
- Frequenze di incrocio: 500 e 2.000 Hz
- Dispersione orizzontale: 30°
- Tweeter: due Folded Motion XT da 3,2 x 6,1 cm, membrana da 11,4 x 7 cm
- Midrange: pannello elettrostatico XStat CLS da 20,3 x 87,6 cm, area radiante 1.778 cm²
- Woofer: quattro da 16,5 cm in alluminio su cestello pressofuso
- Amplificazione dei bassi: finale in classe D da 250 W su 4 ohm (500 W di picco)
- Elaborazione: preamplificatore DSP a 24 bit per la sezione woofer
- Correzione ambientale: predisposto per ARC, kit di misura venduto a parte
- Regolazioni: bassi ±10 dB sotto 75 Hz, medio-bassi -2/0/+2 dB, ARC inserito o escluso

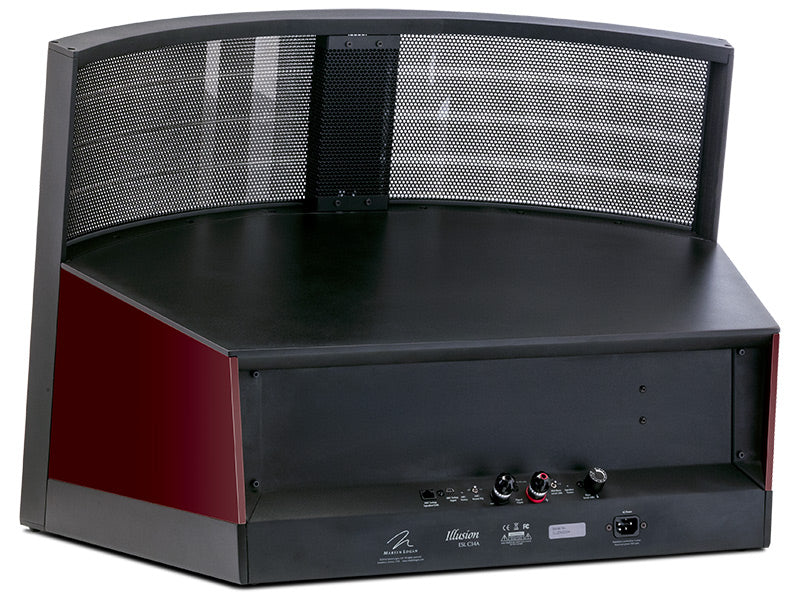

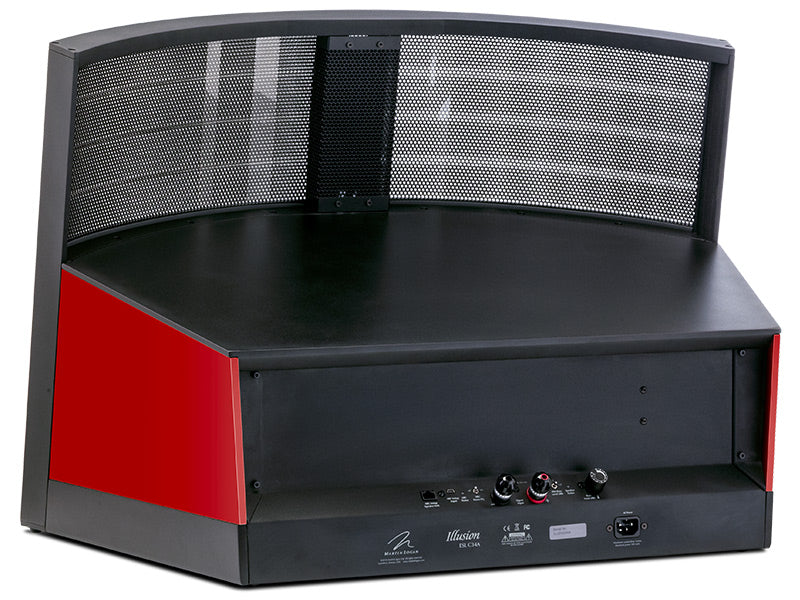

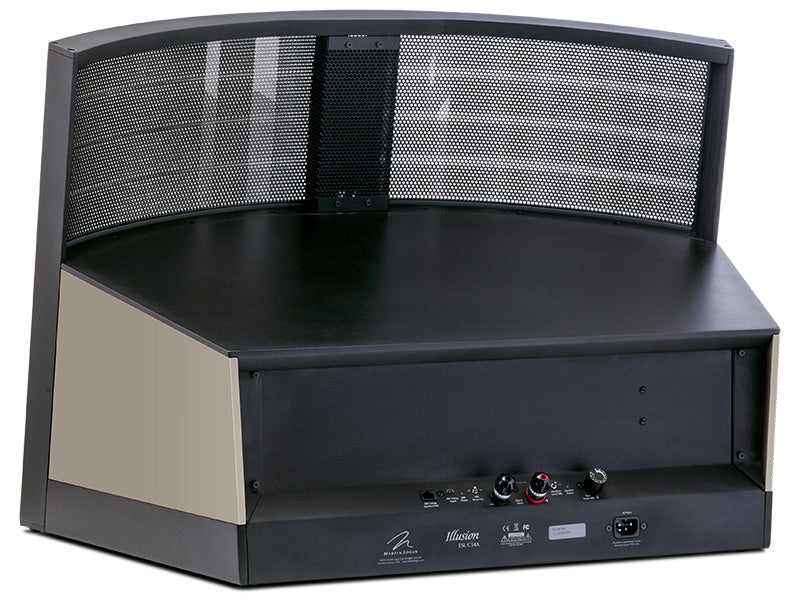

- Morsetti: WBT-0703Cu nextgen in rame puro dorato
- Altre prese: rete elettrica, RJ45 e mini USB per ARC
- Dimensioni (A x L x P): 60,3 x 82,2 x 58,6 cm
- Peso: 40,9 kg
- Confezione: venduto singolarmente

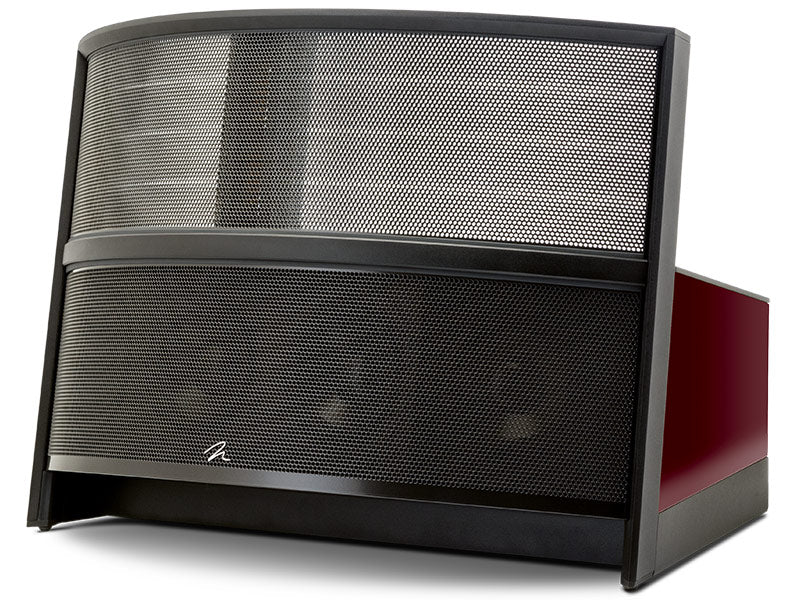

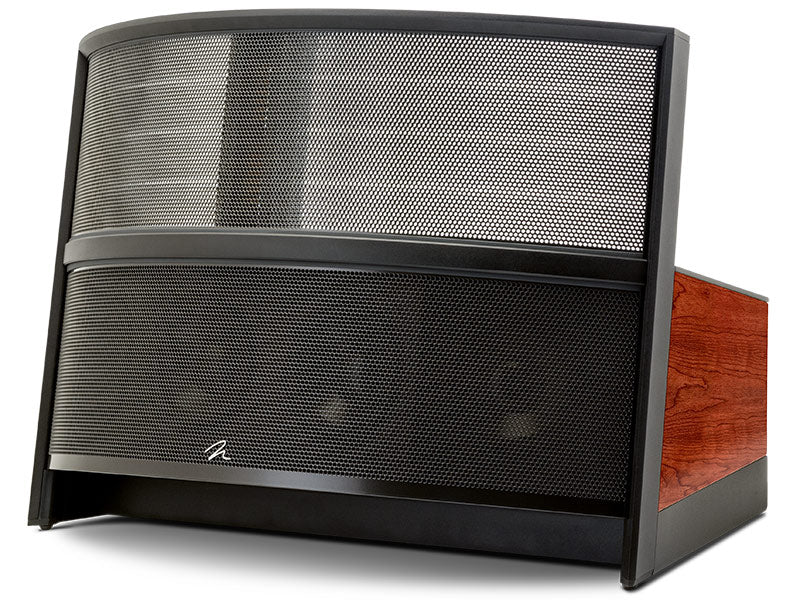

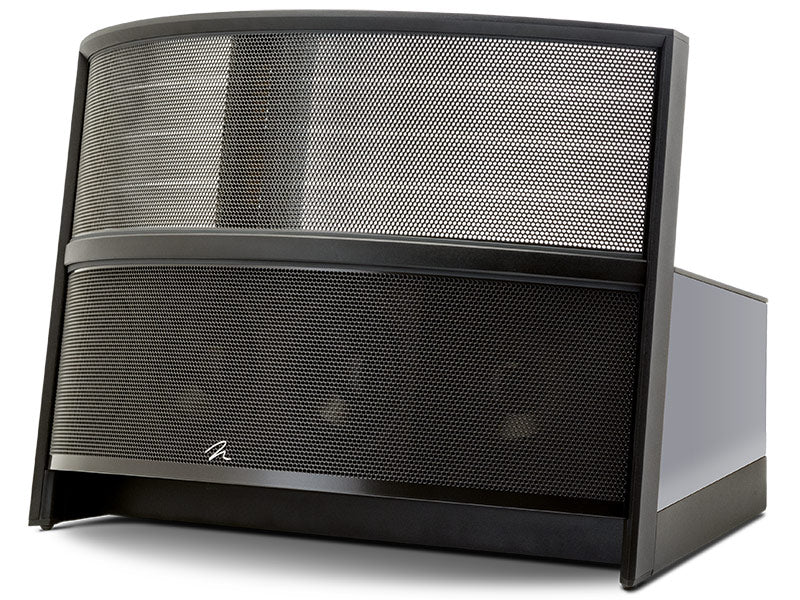

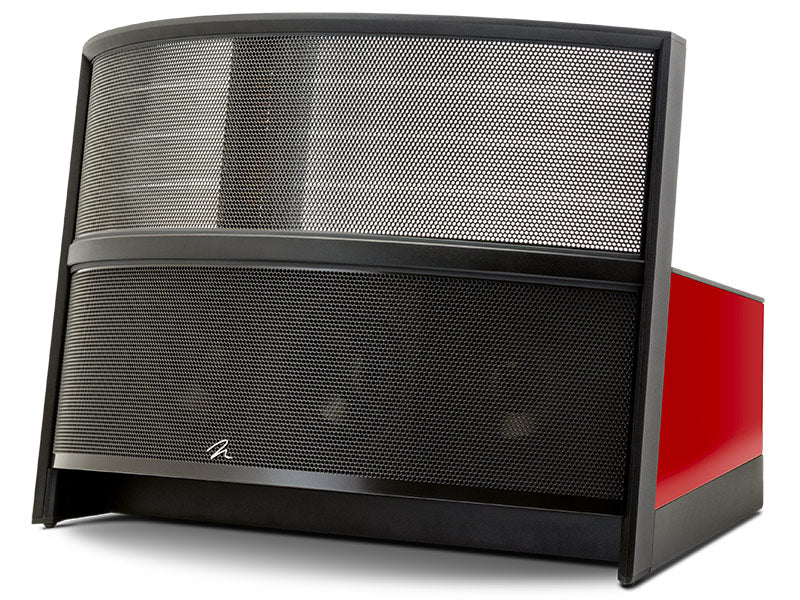

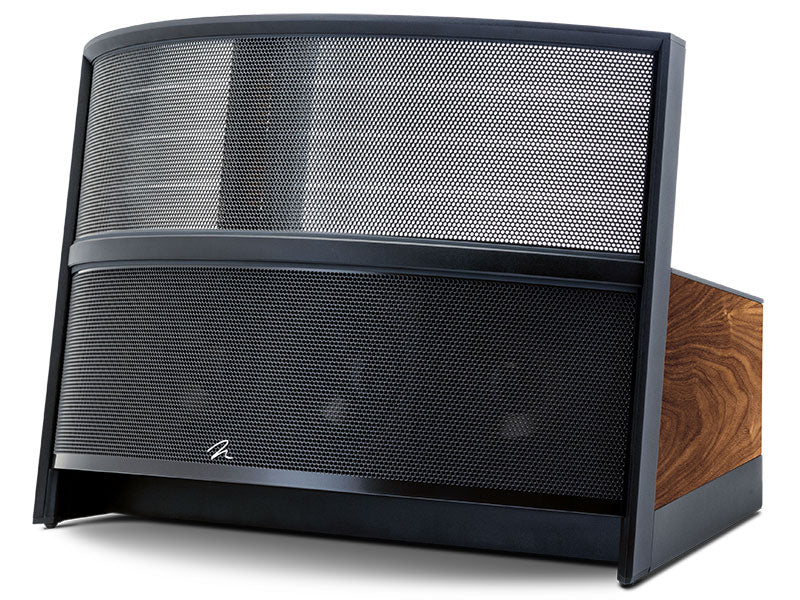

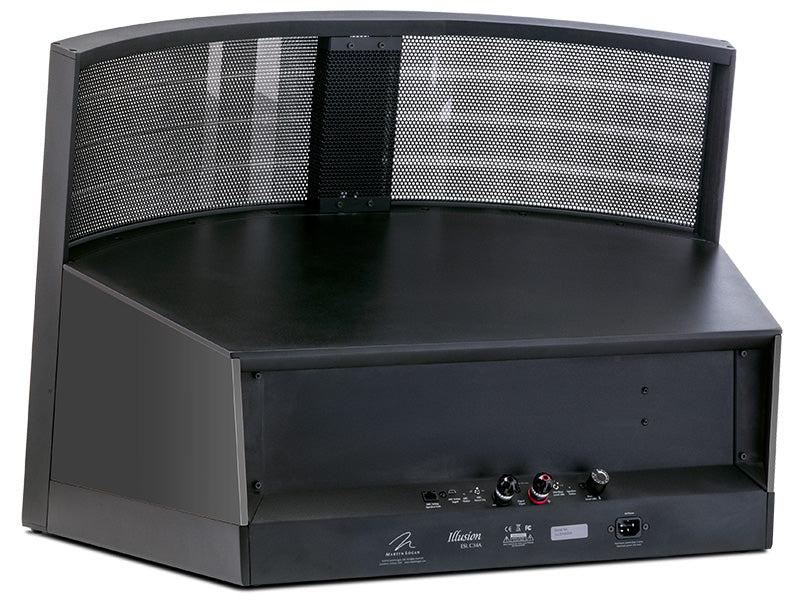

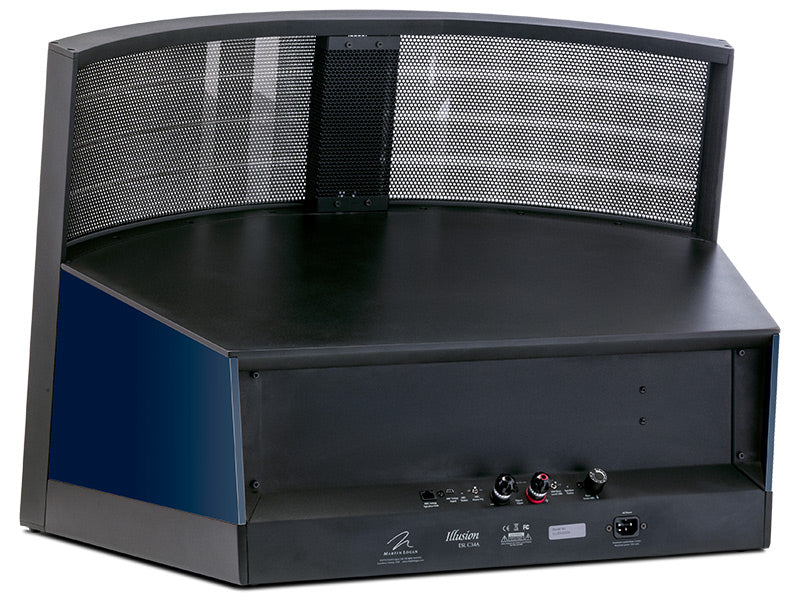

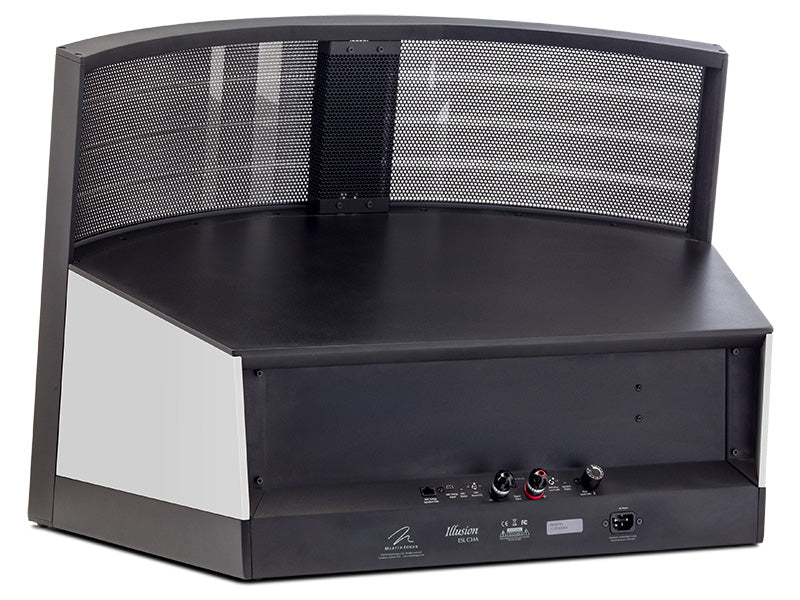

- Finiture: nero laccato, bianco laccato, ciliegio, noce, argento, bordeaux, blu scuro, Desert Silver, grigio, rosso, nero basalto
