La tecnologia ULTIMA in un integrato
Chord ULTIMA INTEGRATED è un amplificatore integrato stereo da 125 W su 8 Ω, a larghezza piena, con quattro ingressi analogici. A cinque anni dal debutto della serie ULTIMA, il fondatore John Franks ne ha portato per la prima volta la tecnologia in un integrato di formato intero.
Chord Electronics precisa che si tratta del suo primo integrato nuovo dopo sette anni e dell'unico modello integrato a larghezza piena della gamma. Il progetto, definito del tutto nuovo, unisce in un solo telaio la sezione di preamplificazione con telecomando e uno stadio di potenza a MOSFET proprietari.
Circuito, alimentazione e ingressi
Lo schema è quello a doppia correzione d'errore in avanti (dual feed-forward) disegnato da John Franks, fondatore, proprietario e capo progettista dell'azienda: il circuito sorveglia il segnale audio e lo corregge subito, prima dello stadio di uscita. L'energia arriva dagli alimentatori a commutazione ad altissima frequenza sviluppati in proprio da Chord, e la circuitazione è interamente bilanciata.

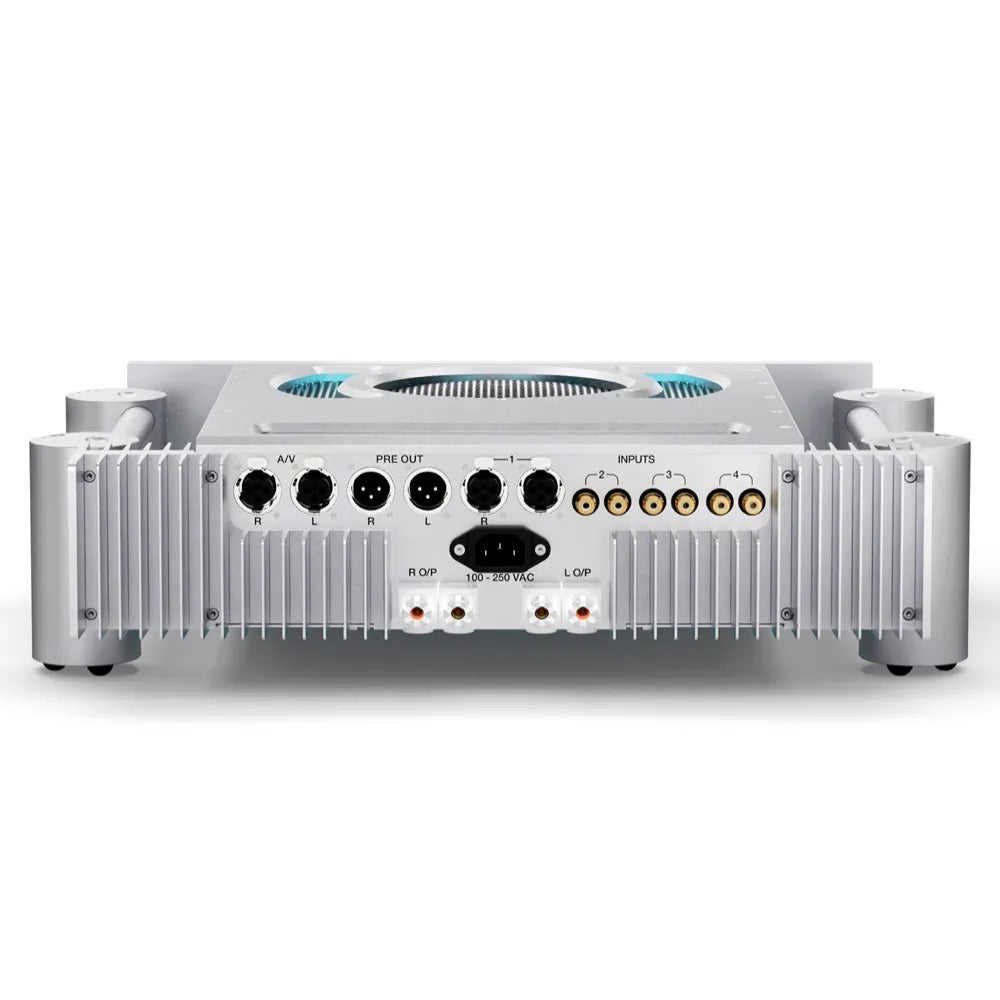

Gli ingressi sono quattro, uno bilanciato XLR e tre sbilanciati RCA: ciascuno ha un proprio stadio separatore ed è filtrato in modo selettivo contro le interferenze a radiofrequenza. La commutazione è affidata a relè sigillati comandati da un microprocessore. Completano la dotazione un ingresso XLR bilanciato AV bypass, un'uscita stereo XLR e una presa trigger a 12 V utilizzabile come ingresso o uscita.
Frontale simmetrico e telaio in alluminio

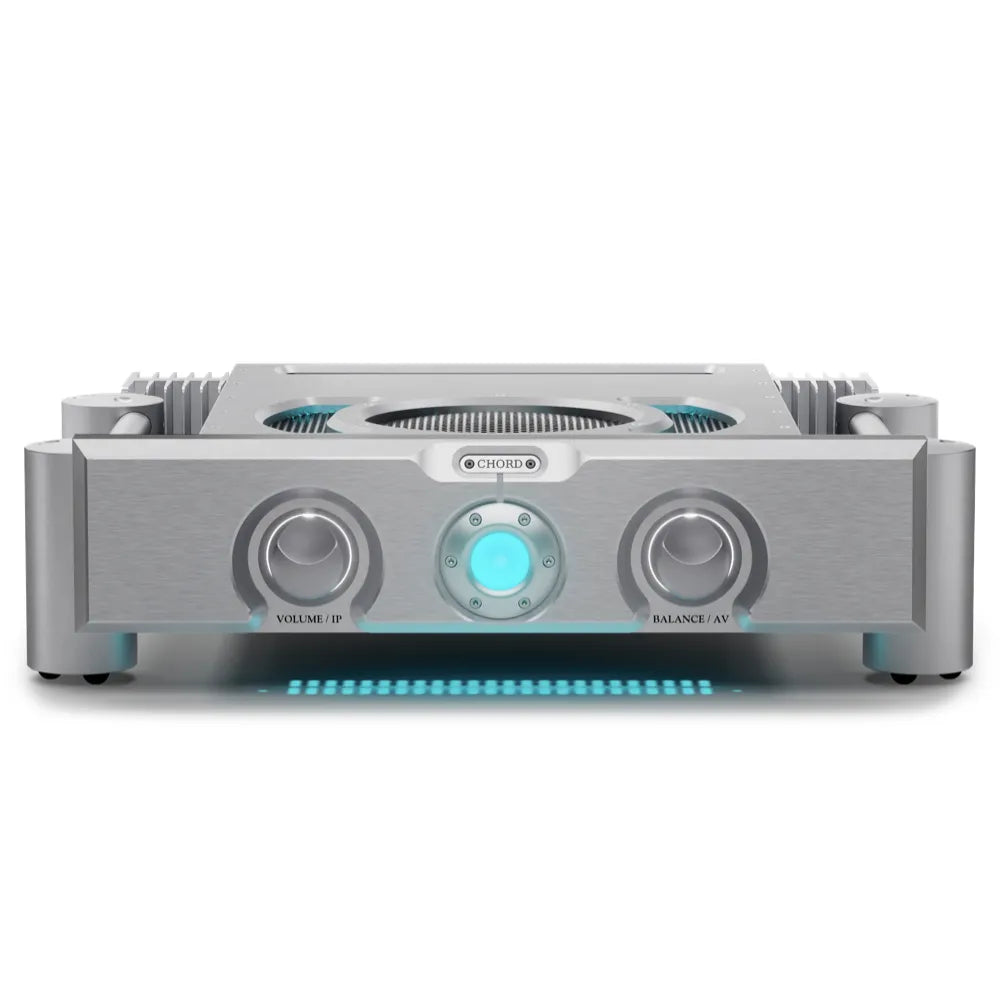

Tutte le parti metalliche sono lavorate di precisione da alluminio pieno di grado aeronautico, comprese le gambe Integra. Il frontale, spesso 28 mm, ha un disegno simmetrico: al centro la sfera di accensione con illuminazione policromatica, ai lati i comandi illuminati di volume e bilanciamento. L'anello luminoso superiore è compreso.

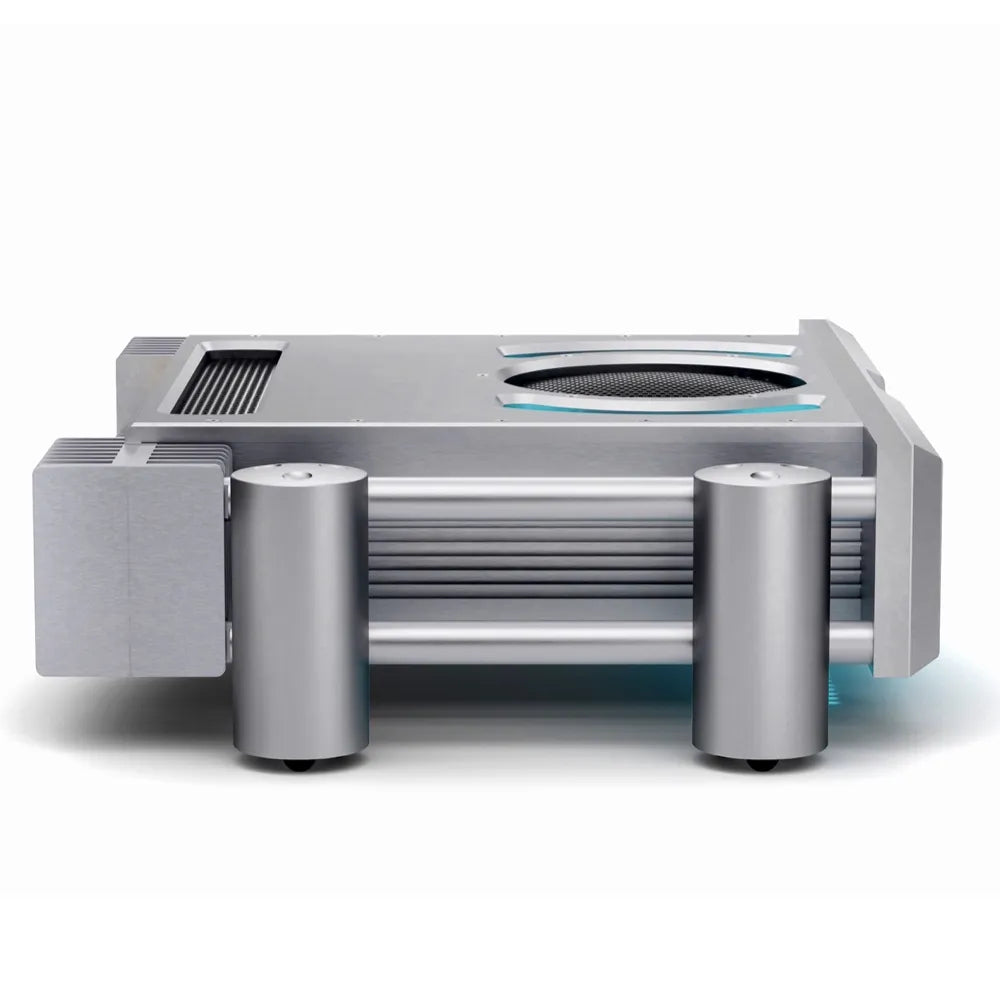

Le gambe laterali Integra sono comprese e danno un ingombro di 480 × 130 × 380 mm (L × A × P). In opzione esistono i blocchi laterali in acrilico nero lucido, con cui le misure diventano 430 × 110 × 380 mm ma l'apparecchio non è più impilabile; fra le opzioni il produttore elenca anche le gambe Integra in Jett Black o Argent Silver. Il peso è di 14,75 kg.
Dati tecnici
- Potenza di uscita: 125 W su 8 Ω.
- Ingressi: 1 stereo bilanciato XLR, 3 stereo sbilanciati RCA, 1 stereo bilanciato XLR AV bypass.
- Uscite elencate dal produttore: 1 stereo XLR.
- Trigger: 1 presa a 12 V, ingresso/uscita.
- Risposta in frequenza: 10 Hz - 200 kHz, ±3 dB.
- Distorsione armonica totale: 0,01 % fra 20 Hz e 20 kHz.
- Rapporto segnale/rumore: 90 dB su tutti gli ingressi.
- Separazione fra i canali: 100 dB.
- Impedenza di ingresso: 100 kΩ.
- Tensione massima: 3 V RMS in ingresso, 35 V RMS in uscita.
- Guadagno: 21 dB.
- Alimentazione: 80-250 V in corrente alternata, a commutazione automatica; consumo 200 W.
- Misure con le gambe Integra comprese: 480 × 130 × 380 mm (L × A × P).
- Misure con i blocchi laterali opzionali (non impilabile): 430 × 110 × 380 mm.
- Peso: 14,75 kg.
- Finiture: nero o silver.
- In dotazione: cavo di alimentazione IEC da 10 A, telecomando a infrarossi di sistema, 2 pile AAA.
