Tre vie a parete con back box integrato
CWM7.3 S2 offre due woofer Aerofoil senza dipendere dal volume aperto della parete.
La coppia Bowers & Wilkins CWM7.3 S2 richiede due aperture da 711 × 251 mm. Ogni cornice è 736 × 276 mm e il sistema occupa 102 mm dietro la superficie, sporgendo 7 mm sul lato della stanza. Con il kit di premontaggio il foro diventa 715 × 256 mm: il progettista deve scegliere la quota corretta prima di lavorare sul pannello.
Caratteristiche principali
- Foro 711 × 251 mm; cornice 736 × 276 mm; profondità 102 mm.

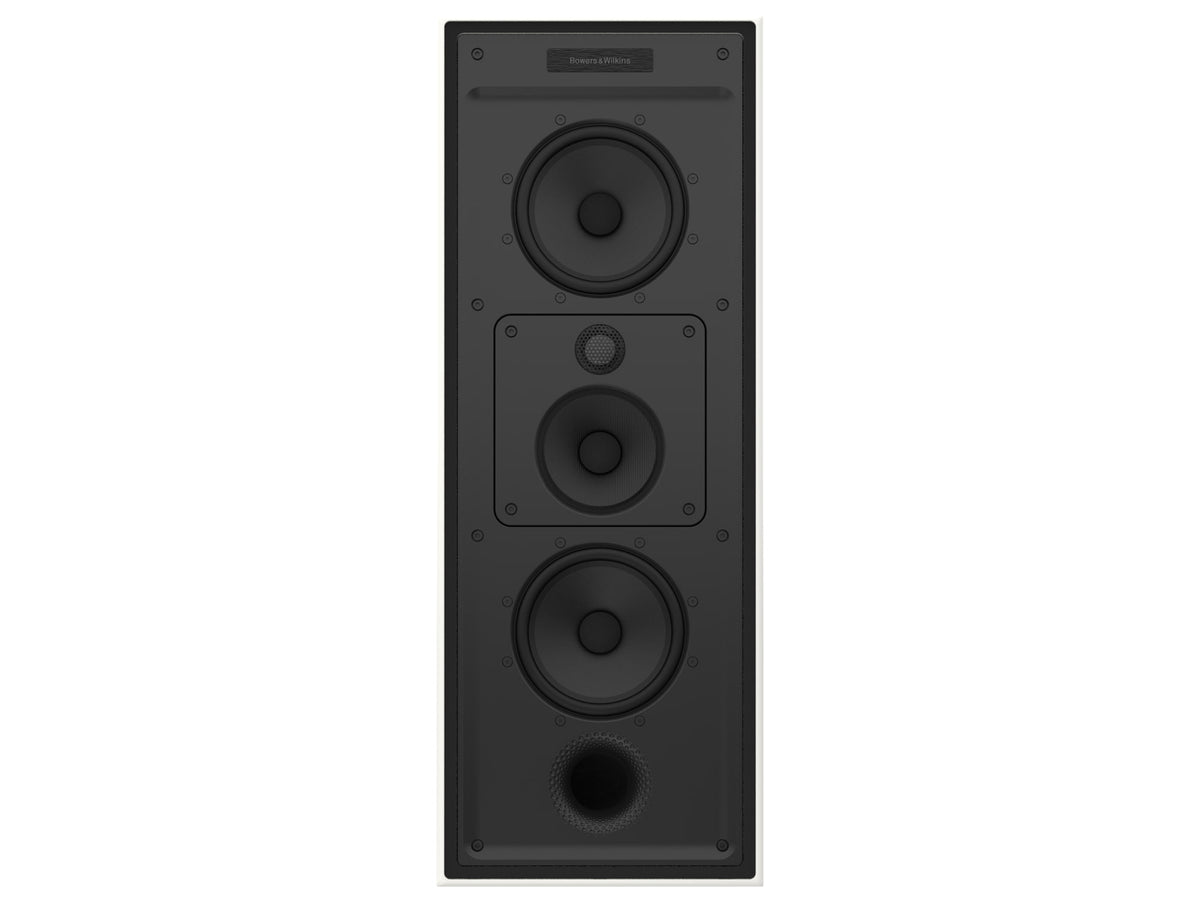

- Due woofer Aerofoil da 150 mm, medio Continuum FST da 100 mm, tweeter Carbon Dome da 25 mm.
- Impedenza 8 ohm (minimo 3,1 ohm); potenza consigliata 25-200 W.
- Back box integrato; foro con PMK 7.3W: 715 × 256 mm.
Il volume posteriore fa parte del diffusore

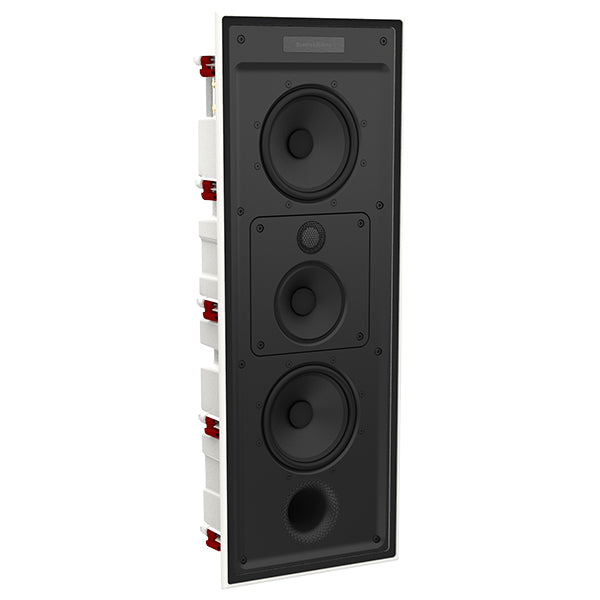

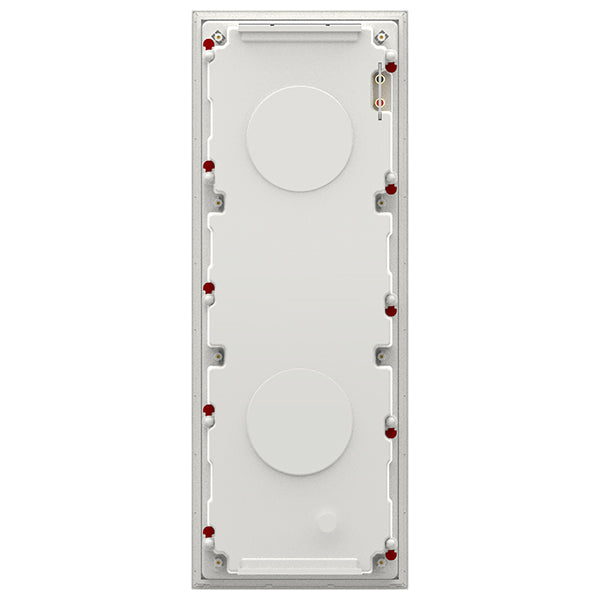

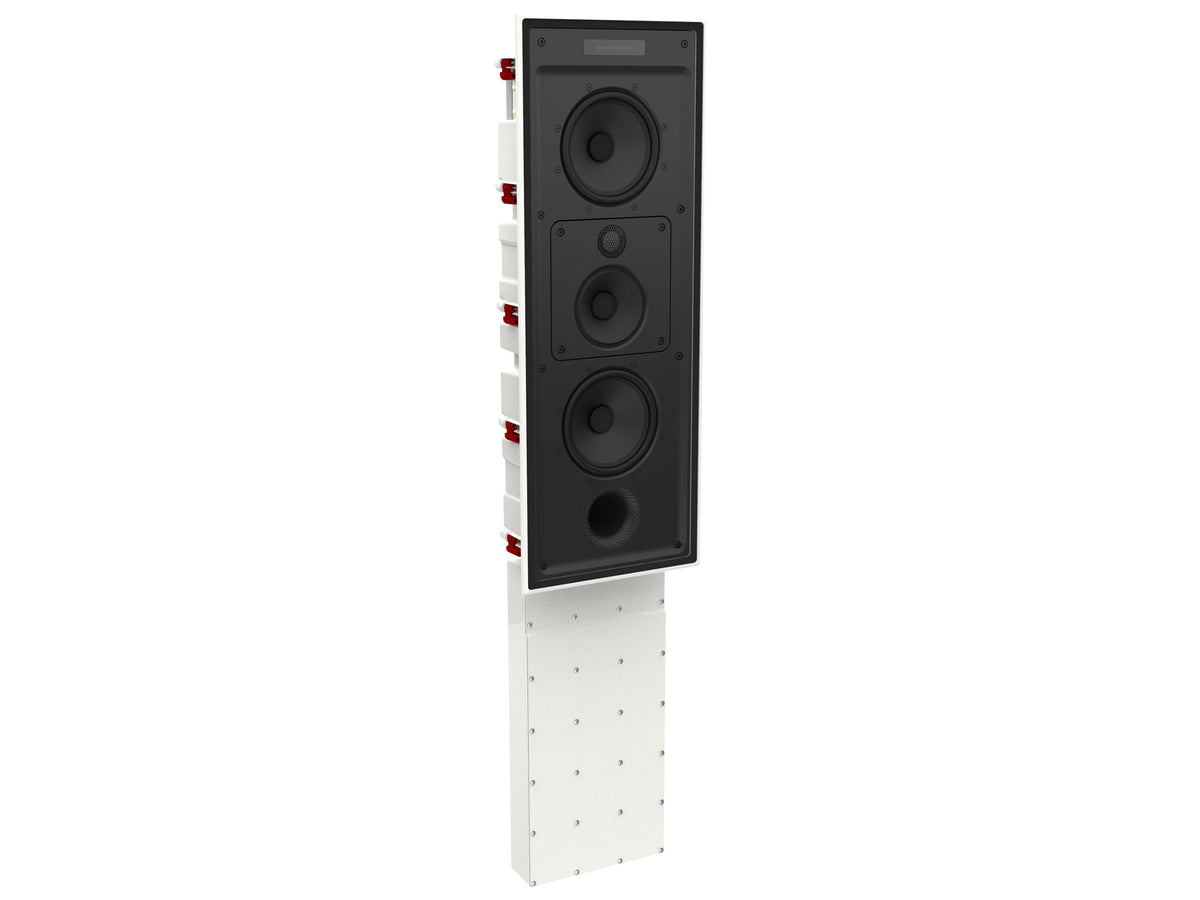

Il back box incorporato aiuta a limitare il trasferimento sonoro attraverso la parete e stabilisce il carico dei driver. Due woofer Aerofoil Profile da 150 mm affiancano il medio FST Continuum da 100 mm e il tweeter Carbon Dome da 25 mm. Il baffle in ABS rinforzato con fibra di vetro completa il sistema a tre vie. La CWM7.4 S2 è invece un due vie e mezzo più stretto, con quattro driver da 100 mm.
Carico e misure di progetto
L'impedenza nominale è 8 ohm con un minimo di 3,1 ohm: il valore minimo conta nella scelta dell'amplificatore. Potenza consigliata 25-200 W su 8 ohm, sensibilità 90 dB e risposta 45 Hz-28 kHz entro ±3 dB. La camera posteriore misura 460 × 220 mm e la massa netta è 12,4 kg per unità. Prima del taglio, verifica la struttura di sostegno e l'ingombro del volume integrato, non solo l'apertura visibile. Il kit indicato è PMK 7.3W.

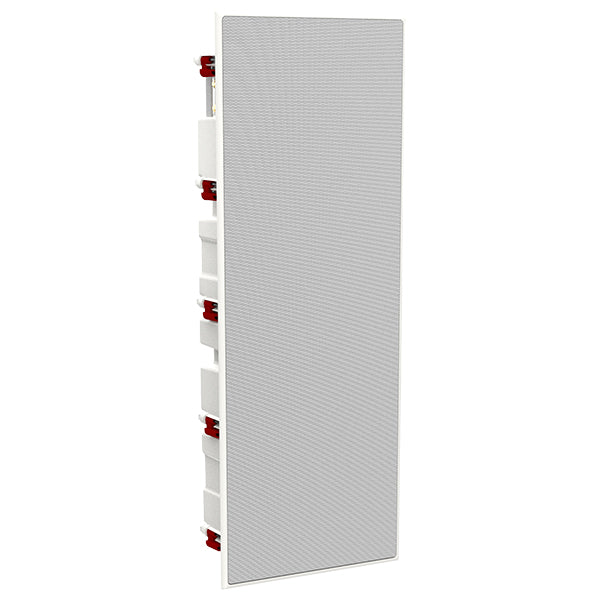

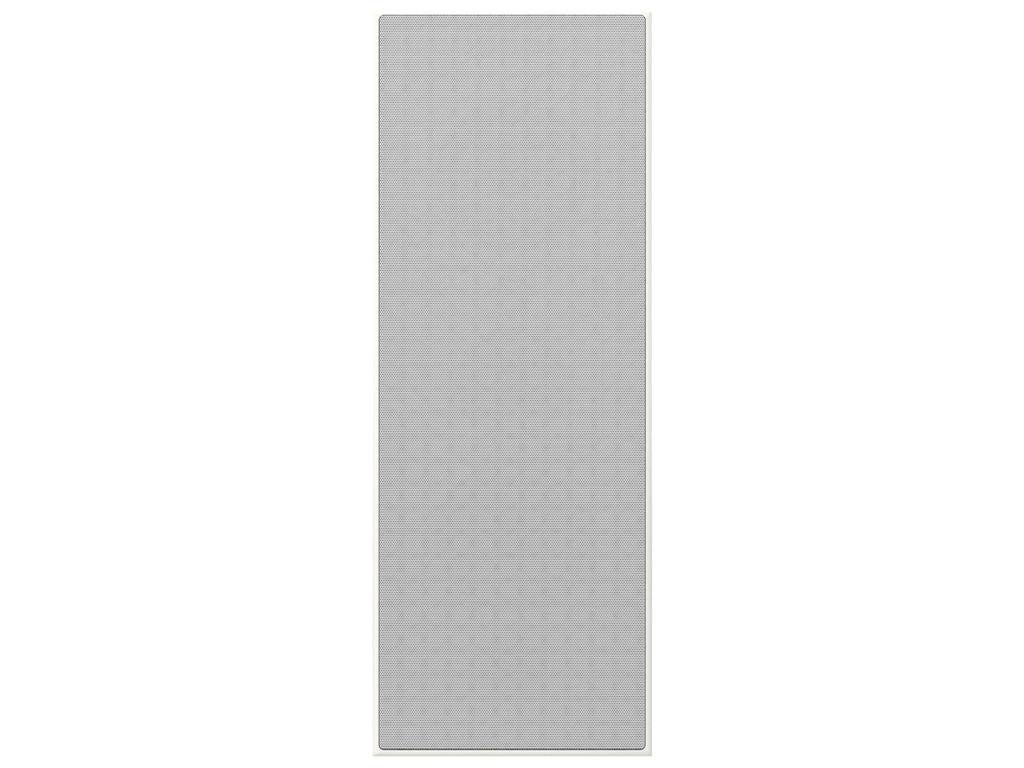

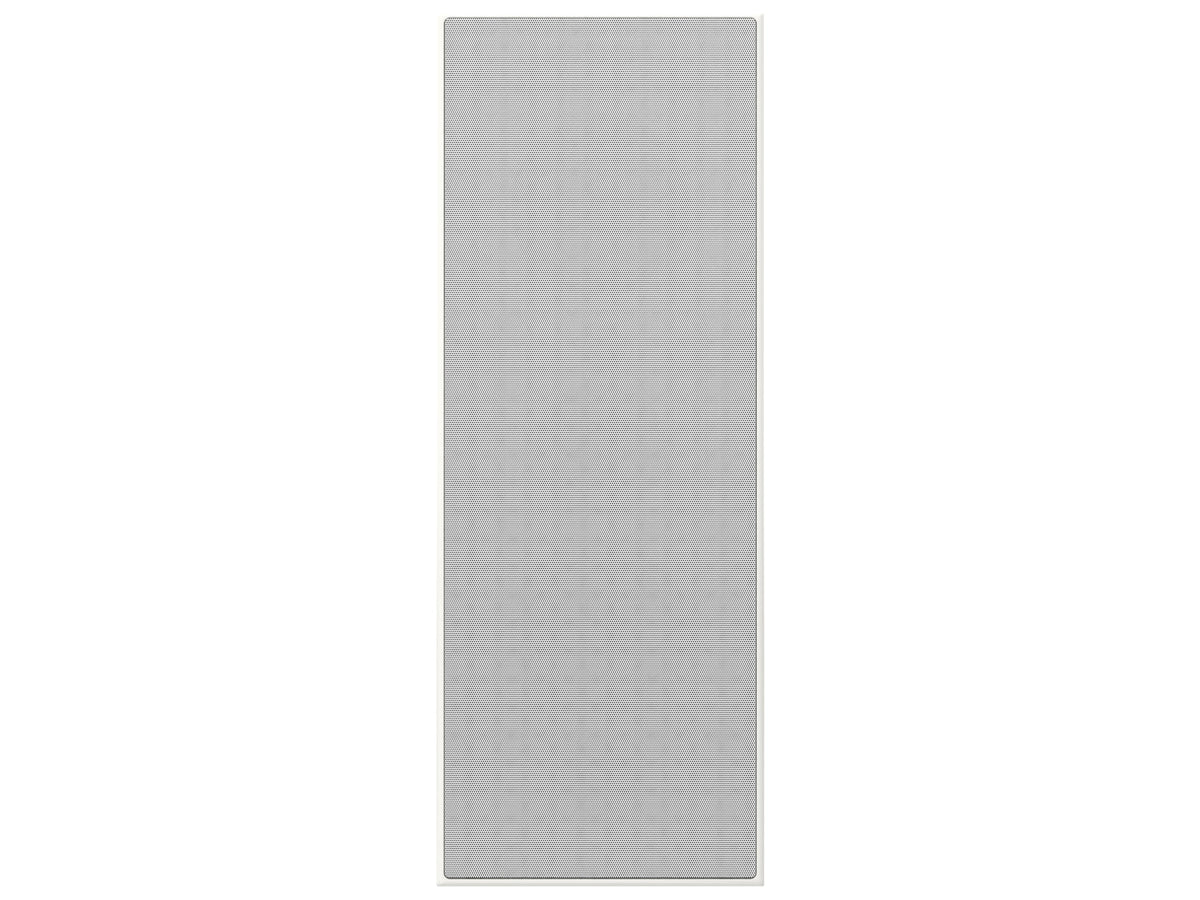

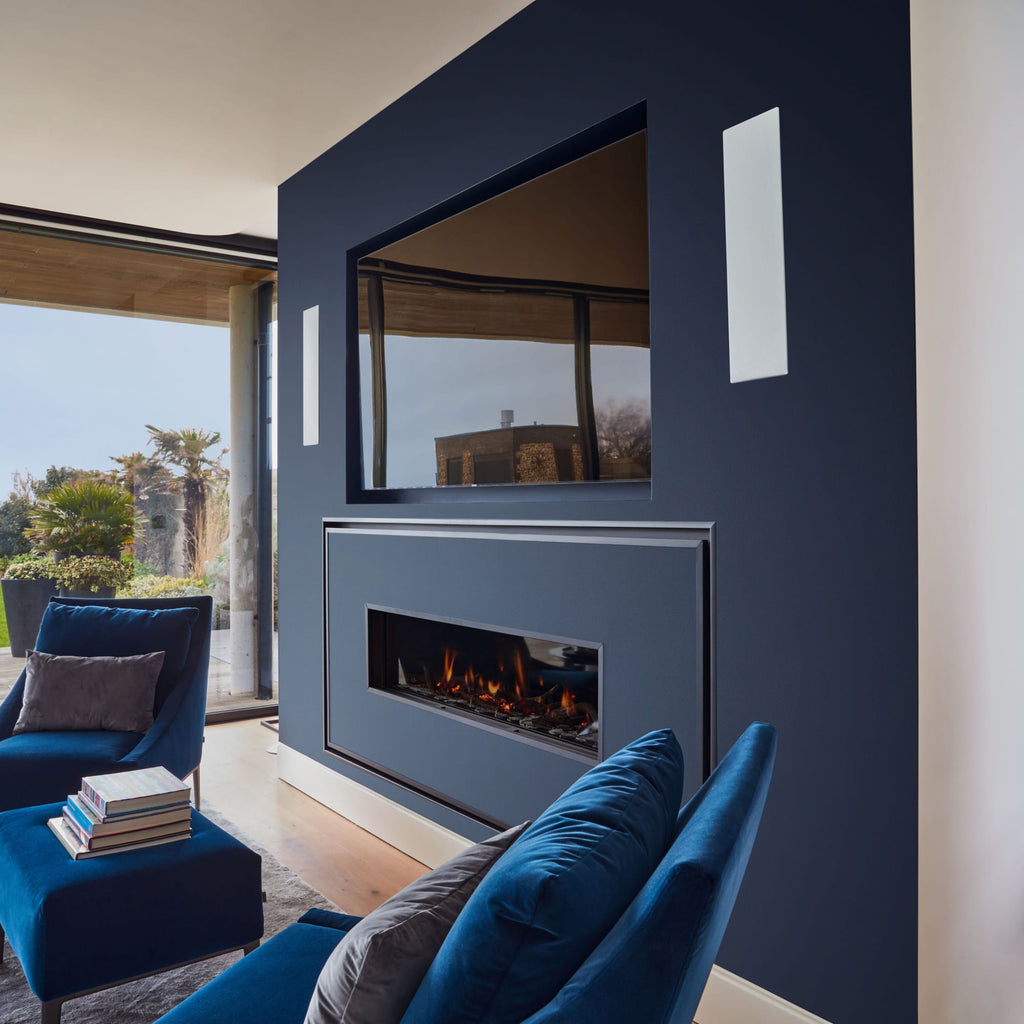

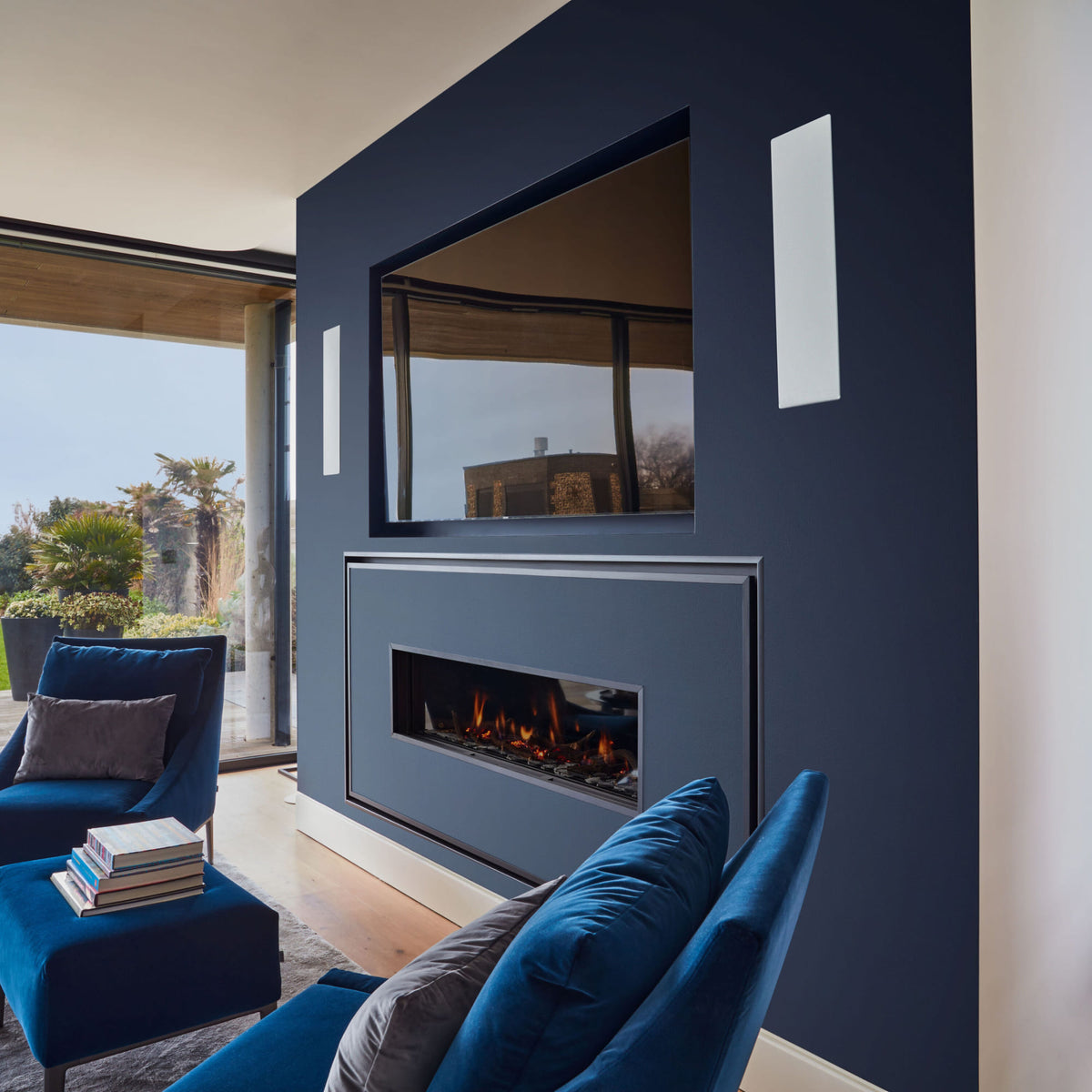

Il volume posteriore incorporato ha un'altezza di 460 mm e una larghezza di 220 mm, ma queste quote non sostituiscono i 102 mm di profondità dell'intero corpo. Il peso di 12,4 kg rende importante verificare l'ancoraggio alla struttura, specialmente in pareti leggere. Il sistema può essere impiegato in una configurazione stereo o come canale di un cinema integrato, scegliendo i punti in funzione dell'asse di ascolto e dei vincoli dei montanti. Il Flowport fa parte della configurazione acustica del tre vie. A parità di sensibilità di 90 dB con il CCM7.3 S2 da soffitto, il foro è qui lungo e stretto per seguire la parete. La griglia sporge 7 mm; la sua linea esterna deve allinearsi al disegno complessivo dei pannelli. Prima di definire finiture e arredi, riserva lo spazio necessario anche per i cavi e per l'eventuale kit di premontaggio.
