Cerniera TV a soffitto CHR-MO-DDP per esterni e ambiente marino con pannello a discesa
CHR-MO-DDP riunisce in un solo meccanismo la cerniera TV a soffitto di Future Automation per esterni e ambiente marino e un pannello a discesa motorizzato (drop down panel), che chiude l'apertura nel soffitto quando lo schermo è abbassato.

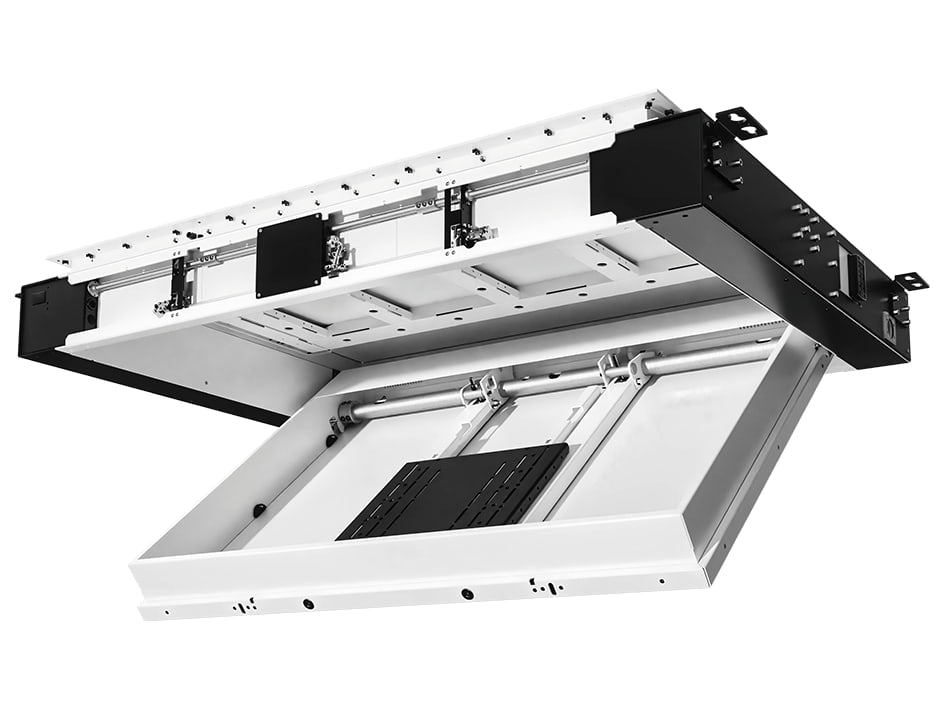

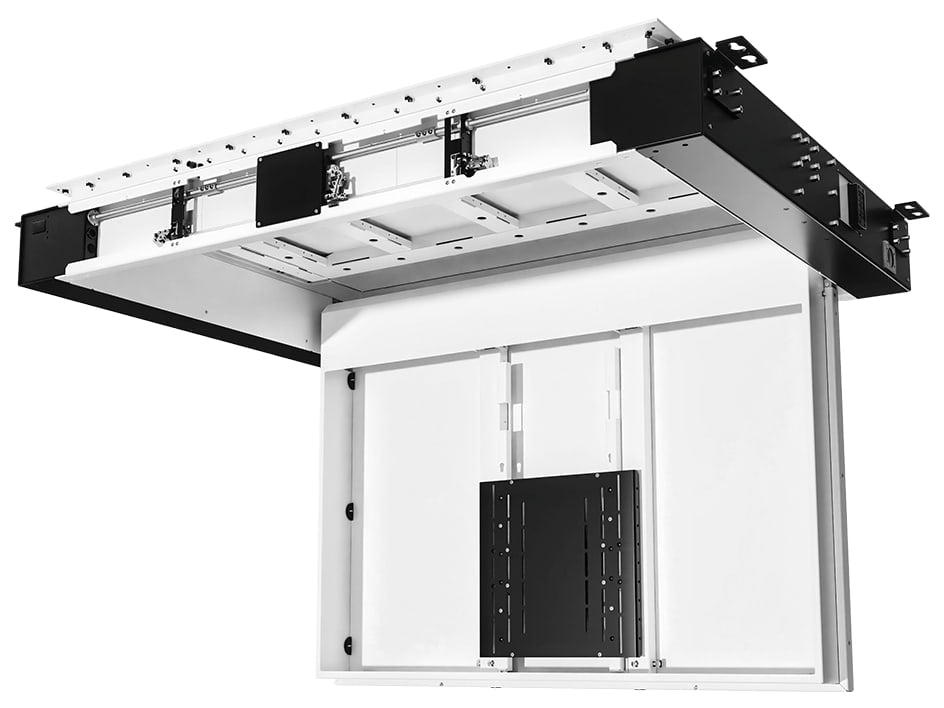

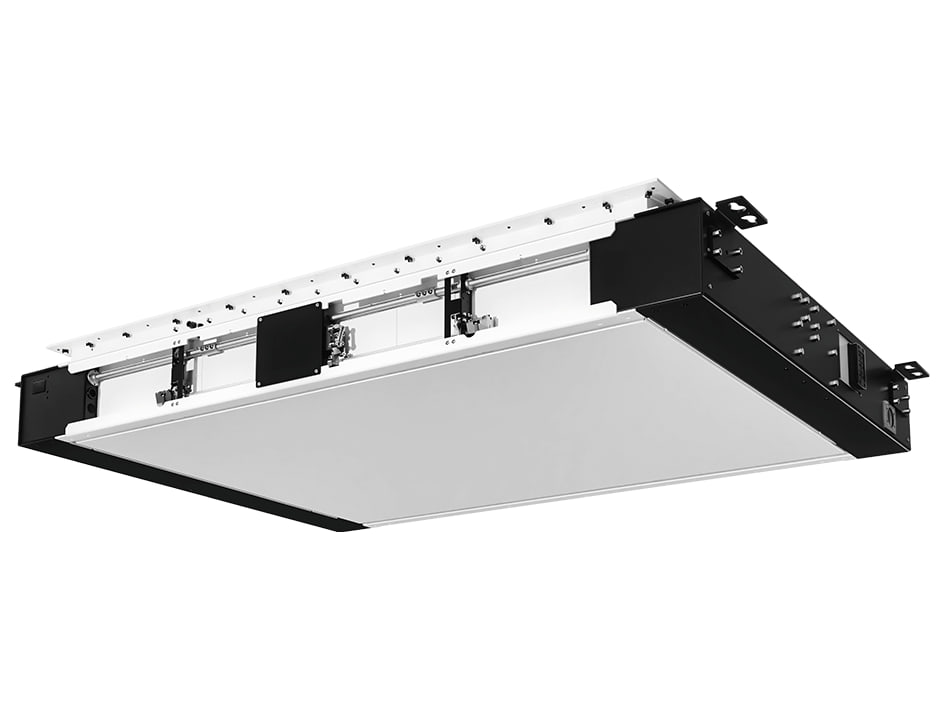

Mentre il televisore si ribalta verso il basso, il pannello scende a occupare il vuoto e il soffitto resta a filo. Il meccanismo è pensato per l'installazione all'aperto: ha guarnizioni perimetrali e blocchi marini che lo tengono chiuso in modo sicuro quando non è in funzione. Sul lato inferiore si può montare un pannello a soffitto con la stessa finitura della superficie attorno. Viene fornito come unità unica pronta per l'installazione.
Caratteristiche principali
- Per interni ed esterni, adatta all'uso in ambiente marino
- Pannello a discesa motorizzato, peso massimo 10 kg
- Guarnizioni perimetrali e blocchi marini
- Rotazione massima dello schermo: 90°
- Finecorsa autoregolanti in posizione di chiusura
- Recupero meccanico ed elettrico in dotazione, per accedere al sistema in sicurezza se il controllo di terze parti ha un problema
- Finitura in vernice bianca RAL9910 satinata, altre finiture su richiesta
Misure disponibili
Cinque misure, da CHR4-MO-DDP per schermi fino a 50" a CHR8-MO-DDP per schermi fino a 88", passando per CHR5-MO-DDP (58"), CHR6-MO-DDP (65") e CHR7-MO-DDP (79"). Le dimensioni massime del televisore, larghezza × altezza con profondità fino a 70 mm, vanno da 1130 × 680 mm della misura 4 a 1980 × 1110 mm della misura 8, con i valori intermedi di 1330 × 800, 1530 × 920 e 1730 × 1010 mm. Oltre i 70 mm di profondità l'altezza massima si riduce di 30 mm; la profondità ammessa è 85 mm fino alla misura 6 e 120 mm per le misure 7 e 8.
Portata e comando
Il peso massimo comprende il pannello a soffitto aggiunto ed è di 50 kg per CHR4-MO-DDP, 40 kg per CHR5-MO-DDP, 90 kg per CHR6-MO-DDP, 150 kg per CHR7-MO-DDP e 120 kg per CHR8-MO-DDP; il pannello può pesare fino a 10 kg nelle prime due misure e fino a 30 kg nelle altre. Il meccanismo, che pesa da circa 145 a circa 290 kg, è motorizzato e accetta comandi IR, RS232 e contact closure. È prevista anche una versione con rotazione dello schermo.
