Lo strumento definitivo per integrare il subwoofer

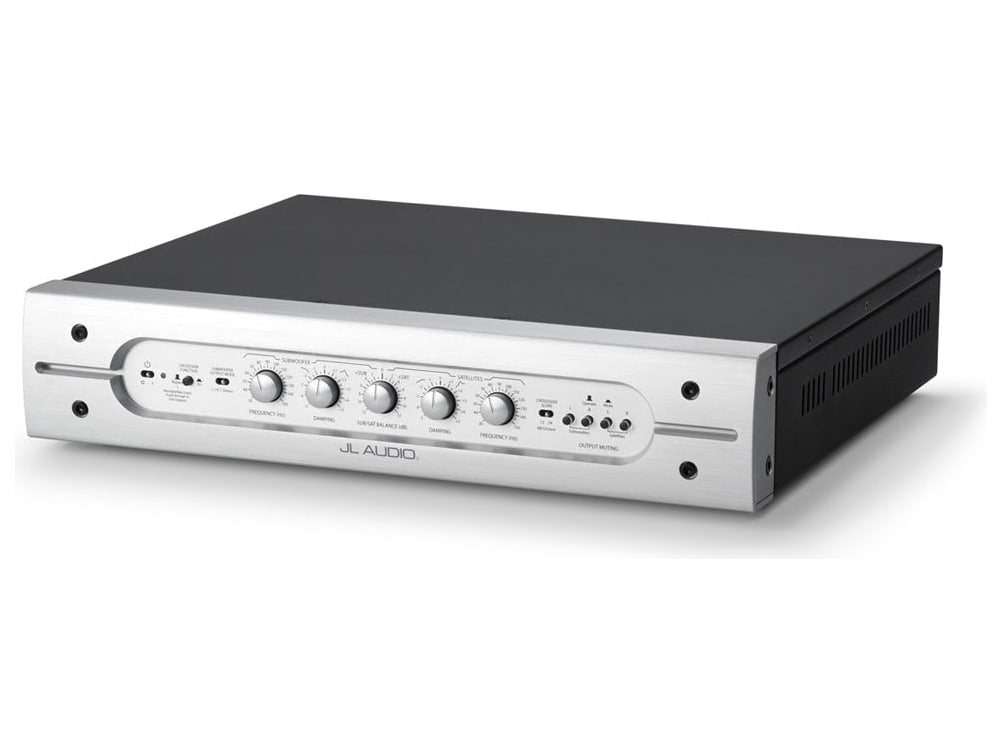

JL Audio CR-1 è un crossover attivo analogico per impianti a due canali: divide il segnale fra subwoofer e diffusori principali, con filtri passa-basso e passa-alto regolabili in modo indipendente.
Il CR-1 unisce le regolazioni per il subwoofer e per i satelliti a un percorso del segnale interamente analogico. Il suo schema di ingressi e uscite lo rende adatto allo studio, alla sala di mastering e all'ascolto a due canali in casa, e si può montare a rack.
Caratteristiche principali
- Filtri Linkwitz-Riley passa-basso e passa-alto, a 12 o 24 dB/ottava
- Frequenza di taglio da 30 a 150 Hz, con comandi indipendenti sul frontale
- Controllo dello smorzamento del filtro (Q variabile)
- Bilanciamento subwoofer/satelliti di ±12 dB
- Uscita subwoofer mono, L+R o stereo
- Ingressi e uscite bilanciati e sbilanciati
- Funzione bypass per gli impianti a doppio uso
- Montaggio a rack
Filtri di precisione

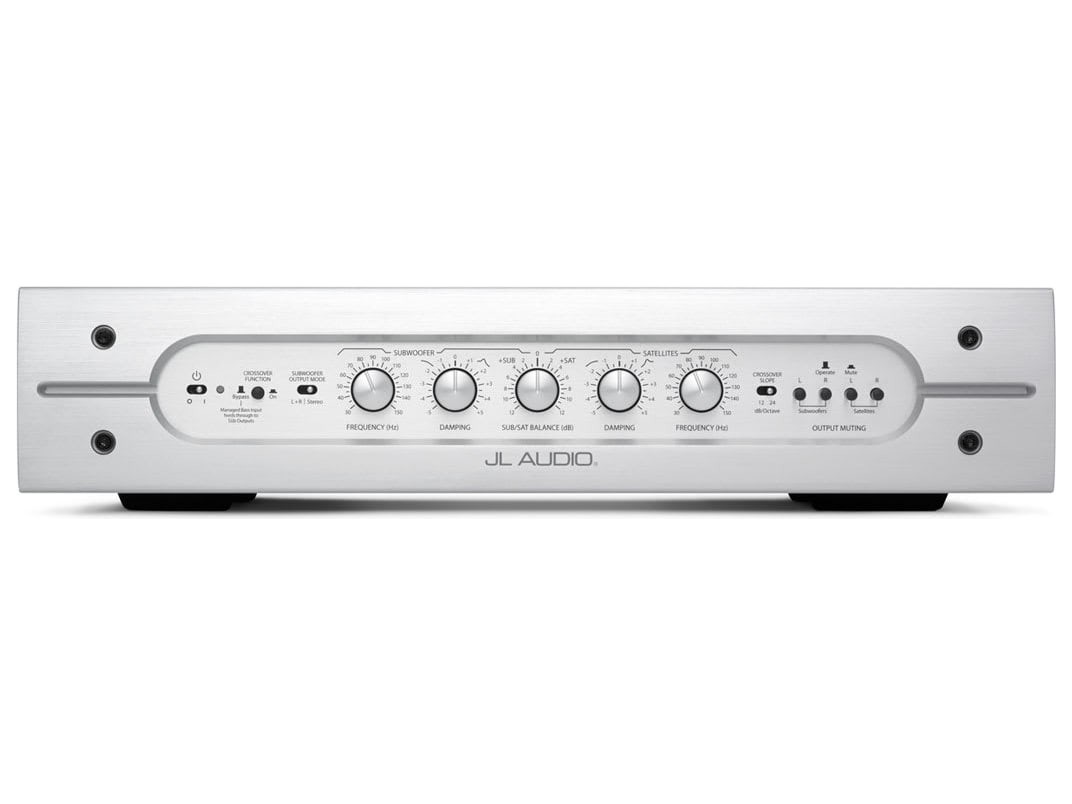

Il crossover è costruito attorno a due banchi di filtri Linkwitz-Riley, passa-basso e passa-alto. Le frequenze dei filtri del circuito analogico sono regolate da DAC moltiplicatori con rapporti accoppiati in modo monolitico: rispetto alle soluzioni convenzionali, l'inseguimento è migliore e il bilanciamento fra canale sinistro e destro molto più preciso. Pendenza, frequenza e smorzamento si impostano dal frontale, e ogni uscita ha il suo tasto di muting.
Componenti selezionati
Per ridurre al minimo distorsione e rumore il circuito audio, tutto analogico, impiega componenti di alto livello: resistenze di precisione all'1%, amplificatori operazionali audio con ingresso a JFET, condensatori in polipropilene a film e lamina e condensatori in polipropilene metallizzato.
Ingressi, uscite e bypass

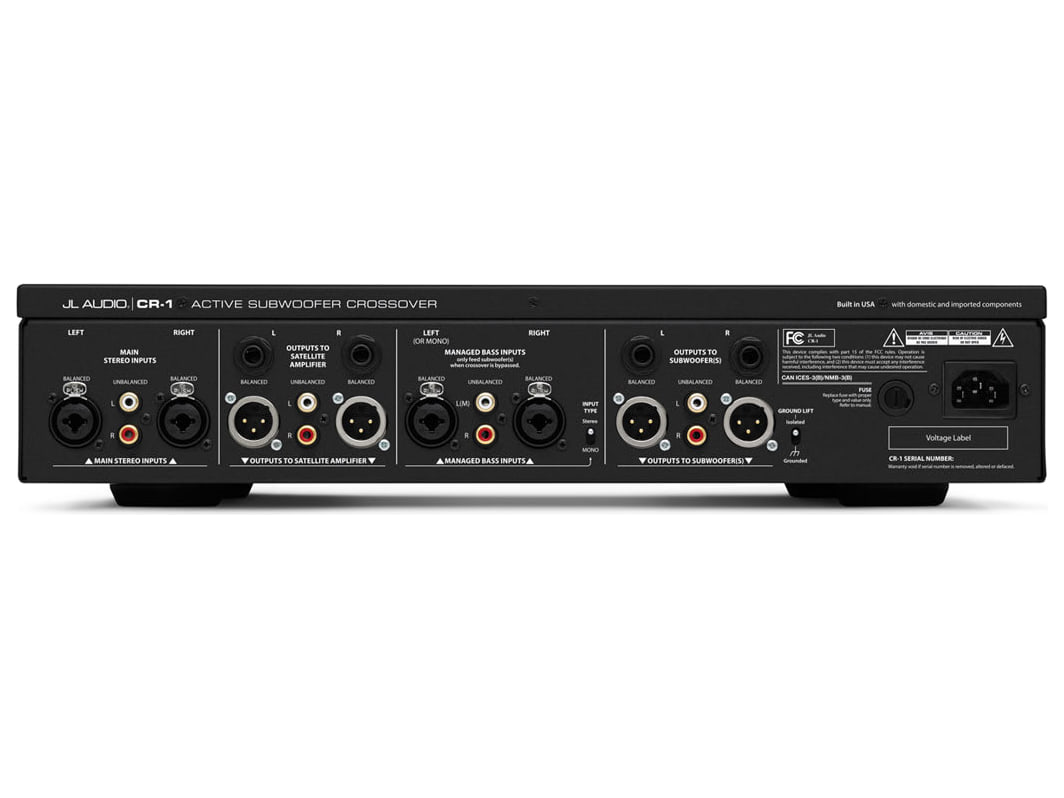

Gli ingressi stereo principali e quelli per il segnale bassi già gestito sono disponibili sia sbilanciati (RCA) sia bilanciati (prese combinate XLR/TRS); le uscite per i satelliti e per i subwoofer sono su RCA, TRS e XLR. Negli impianti usati sia per la musica a due canali sia per il multicanale, la funzione bypass porta direttamente alle uscite subwoofer il segnale dell'ingresso dedicato sul retro, così si passa da una modalità all'altra senza ricablare.
Accessori in dotazione
Nella confezione ci sono il crossover, il cavo di alimentazione, quattro tappi RCA di cortocircuito e due alette per il montaggio a rack.
