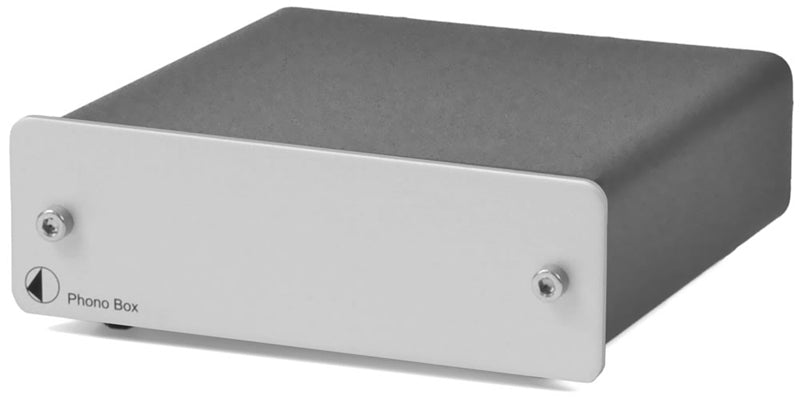

Il Phono Box è un preamplificatore phono per testine MM e MC, con selettore sul pannello posteriore e uscita a livello di linea: collega il giradischi a un amplificatore privo di ingresso phono.
Phono Box: a cosa serve e come si collega
Molti amplificatori di oggi non hanno più un ingresso per la testina del giradischi. Il Phono Box colma la mancanza: amplifica ed equalizza secondo la curva RIAA il segnale del giradischi e lo consegna a un normale ingresso di linea, per esempio AUX. Un commutatore sul retro sceglie fra MM, con 40 dB di guadagno e carico di 47 kohm, e MC, con 60 dB e 100 ohm; la capacità d'ingresso è di 120 pF in entrambi i casi.
Il circuito impiega integrati a basso rumore e uno stadio d'uscita a impedenza molto bassa, che arriva a 9,5 V a 1 kHz. L'equalizzazione RIAA resta entro 0,5 dB da 20 Hz a 20 kHz. I valori di rumore dichiarati sono 94 dBA in MM e 75 dBA in MC, con distorsione dello 0,01 % e dello 0,05 %. Con una MM da 3 mV, o con una MC da 0,3 mV, l'uscita tipica è di 300 mV.
Le prese RCA sono dorate e l'ingombro ridotto consente di sistemarlo accanto al giradischi, così il cavo che porta il segnale della testina resta corto. L'alimentazione è affidata a un alimentatore esterno in corrente continua da 18 V e in standby il consumo è inferiore a 1 W. Il frontalino è disponibile in più finiture.
Caratteristiche
- Tipo: preamplificatore phono MM/MC con uscita di linea
- Selezione MM/MC: commutatore sul pannello posteriore
- Impedenza d'ingresso MM: 47 kohm / 120 pF
- Impedenza d'ingresso MC: 100 ohm / 120 pF
- Guadagno: 40 dB (MM), 60 dB (MC)
- Uscita tipica: 300 mV a 1 kHz con 3 mV (MM) o 0,3 mV (MC) in ingresso
- Uscita massima: 9,5 V a 1 kHz
- Rumore: 94 dBA (MM), 75 dBA (MC)
- Distorsione armonica: 0,01 % (MM), 0,05 % (MC)
- Precisione RIAA: entro 0,5 dB da 20 Hz a 20 kHz
- Prese: RCA dorate
- Alimentatore esterno: 18 V DC, 200 mA
- Consumo in standby: meno di 1 W
- Peso: 570 g
- Dimensioni (L x A x P): 103 x 36 x 104 mm (115 mm con le prese)
- Finiture: nero, argento
