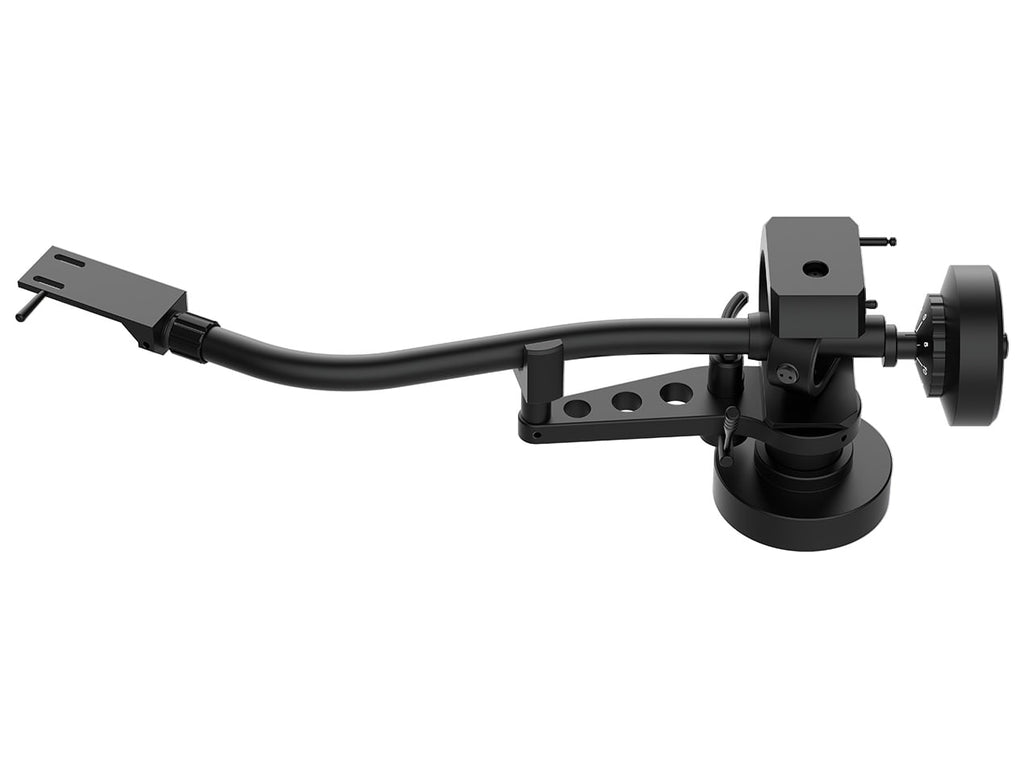

Pro-Ject EVO 9 AS Black è un braccio di lettura a S da 9 pollici in alluminio, con shell ad attacco SME, snodo cardanico su cuscinetti ABEC 7 e cablaggio in rame, nella versione Black, tutta in nero opaco. Va su giradischi con 212 mm tra perno del braccio e centro del piatto.
EVO 9 AS Black: com'è costruito
L'EVO 9 AS Black è la misura più corta della serie: 230 mm di lunghezza effettiva, con il perno da collocare a 212 mm dal centro del piatto. Ne derivano un angolo di offset di 24° e uno sbalzo di 18 mm. Con la shell montata la massa efficace è di 24,2 g, che scendono a 10,6 g senza, e il braccio accetta testine da 6,5 a 16 g, con forza di appoggio regolabile fino a 3 g. La sigla Black indica la versione rifinita interamente in nero opaco.
Lo snodo è cardanico a struttura invertita: quattro punte in acciaio inossidabile lavorano in cuscinetti di classe ABEC 7, una soluzione stabile e a basso attrito che lascia la puntina libera di seguire il solco. L'insieme è alloggiato in un blocco fatto interamente di alluminio, e l'anello esterno è aperto perché non possa risuonare come una campana. Per lo stesso motivo il contrappeso è smorzato con TPE. All'interno il segnale corre su conduttori flessibili in rame ad alta purezza fino a una presa DIN dorata a cinque poli; senza flangia il braccio pesa 303 g.
La canna a S è in alluminio ad alto smorzamento interno e termina con una shell staccabile di tipo SME, così il passaggio da una testina all'altra richiede pochi istanti; Pro-Ject propone anche shell in altri materiali. Secondo il costruttore la geometria a S riduce la distorsione legata all'errore di angolo nel solco e aiuta la tracciatura. Una sola vite blocca la canna: allentandola la si ruota, ed è così che si regola l'azimut. L'altezza del braccio, e quindi il VTA, varia in modo continuo una volta liberati i due grani alla base, e l'alzabraccio smorzato al silicone si riporta alla nuova quota.
Caratteristiche
- Lunghezza effettiva: 230 mm (braccio da 9 pollici)
- Distanza di montaggio perno-piatto: 212 mm
- Angolo di offset: 24°
- Sbalzo (overhang): 18 mm
- Passo delle asole della shell: 12,7 mm
- Massa efficace: 24,2 g con shell, 10,6 g senza
- Peso della testina: da 6,5 a 16 g
- Forza di appoggio: regolabile da 0 a 3 g
- Punti nulli (minimo e massimo): 130,6 mm e 243,7 mm
- Peso del braccio: 303 g, flangia esclusa
- Canna: alluminio, forma a S, shell staccabile SME
- Snodo: cardanico invertito, 4 punte inox, cuscinetti ABEC 7
- Blocco dello snodo: alluminio, anello esterno aperto
- Cablaggio: rame ad alta purezza, flessibile
- Regolazioni: azimut, VTA, altezza dell'alzabraccio
- Uscita: presa DIN a 5 poli dorata
- Finitura: Black, nero opaco integrale
- Produzione: Europa
